滤波电抗器也称为电感器。导体通电后会在它所占据的一定空间内产生磁场，所以所有能载流的电导体都具有一般的电感。而通电的长直导体电感小产生的磁场也不强。因此实际的滤波电抗器是以导线缠绕成螺线管的形式，称为空芯电抗器。有时为了使这种螺线管具有更大的电感，在螺线管中插入一个铁芯，称为铁芯电抗器。电抗分为感抗和容抗。更科学的分类是感抗(电感)和容抗(电容)统称为电抗器。但由于电感很早存在于过去，被称为电抗器，所以人们所说的电容是容抗，而电抗器仅指电感。下面介绍一下滤波电抗器的结构组成。　　

滤波电抗器也称为电感器。导体通电后会在它所占据的一定空间内产生磁场，所以所有能载流的电导体都具有一般的电感。而通电的长直导体电感小产生的磁场也不强。因此实际的滤波电抗器是以导线缠绕成螺线管的形式，称为空芯电抗器。有时为了使这种螺线管具有更大的电感，在螺线管中插入一个铁芯，称为铁芯电抗器。电抗分为感抗和容抗。更科学的分类是感抗(电感)和容抗(电容)统称为电抗器。但由于电感很早存在于过去，被称为电抗器，所以人们所说的电容是容抗，而电抗器仅指电感。下面介绍一下滤波电抗器的结构组成.　　

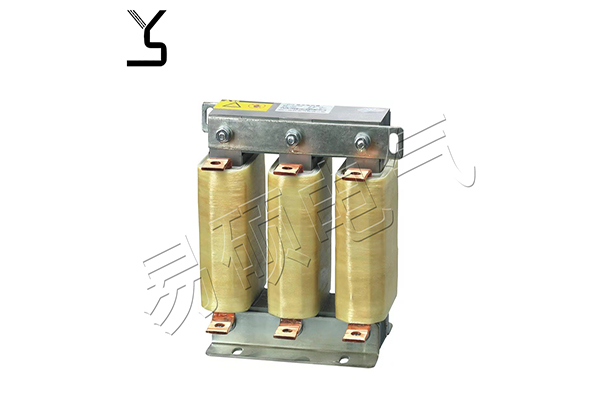

滤波电抗器结构特点

1.滤波电抗器分为三相和单相两种，均为干铁芯;

2.铁芯采用高质量、低损耗的冷轧硅钢片，铁芯柱分为均匀的小段，气隙用环氧夹层玻璃布板隔开，采用专用粘合剂，保证运行过程中电阻气隙不发生变化;

3. 线圈采用F级或H级扁铜线缠绕，排列紧密、均匀;

4.过滤反应器线圈与铁芯预烤真空浸热烘烤固化后组装，采用H级浸渍漆，使反应器线圈与铁芯牢固结合在一起;

5.过滤反应器的夹子和紧固件采用非磁性材料，确保反应器具有高质量系数和良好的过滤效果;

6.外露部分已进行防腐处理;

7.温升低，损耗低，综合利用高，安装方便。

滤波电抗器适用环境

1.海拔不超过2000米;;

2.环境进行温度-25～+45(℃)，相对较高湿度不超过90%;

3.电源工作电压的波形近似于一个正弦波;

4.周围无有害气体和易燃易爆物品;

5.周围环境应有良好的通风条件，如过滤反应器安装在机柜内，应安装有通风设备。

以上介绍的就是滤波电抗器的结构组成，如需了解更多，可随时联系我们!我公司有多年的经验，随时期待您的加入。
