区别：静止无功发生器SVG是静态无功补偿设备，是用来提高系统功率因数的；而有源滤波器APF是谐波补偿设备，是用来消除系统内的谐波的。这是这两者最重要的区别。

联系就是：两者都可以组合在一起使用，在补偿无功功率的同时，还可以对系统内的谐波电流进行一定抑制。

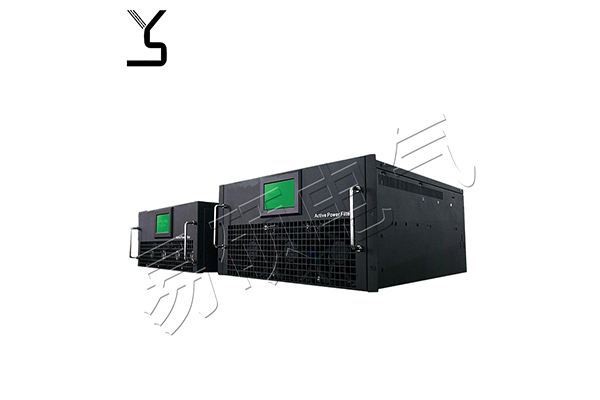

简单来讲（用大白话说）：有源滤波器APF主要是进行滤波功能。静止无功发生器SVG主要是进行无功补偿。如果有谐波，SVG需要配滤波器进行。SVG的好处是容量可以做的比较大一些。APF，一般有50A,100A，150A不等。APF对系统要求比较高。如果你系统里面已经有电容器的存在，那么APF就比较容易损坏（这绝对是经验之谈）。但是可能系统又需要无功，因此就需要比较精密计算和仿真。

注意事项：

（1）静止无功发生器SVG和有源滤波器APF与配电系统有2个接入点A和B，A点为电源电压采集点和输出补偿电流的输送点，B点为线路电流信号采集点，这两个点必须在配电母线的同一处位置，以确保配电系统的补偿效果和安全可靠性。

（2）静止无功发生器SVG和有源滤波器APF的线路电流信号采集点B是通过专用电流互感器来采集电流信号的，专用电流互感器不可与其他功能混用。

（3）对于新建机房供配电系统应在设计低压配电柜柜列时就在需要补偿接入点位置预留SVG和APF补偿柜，可通过预先设置空柜和预留母线补偿接入点的方法为SVG和APF设备的安装提供条件，解决好配电柜与SVG和APF模块装置的整合问题。

（4）对于老机房配电系统节能改造增设SVG和APF装置，如母线补偿的A、B接入点离开SVG和APF装置有一定远的距离，可通过电缆连接实现，但要注意接入A点的电力电缆的截面必须满足SVG和APF的安装容量对电缆载流量的要求，接入点B的信号电缆必须采用屏蔽信号电缆，其截面不可小于2.5平方毫米。

（5）与SVG和APF连接的A点断路器对于新建机房应在预留SVG和APF补偿柜空柜内预留好，对于老机房配电系统节能改造，应在母线补偿A点处增设断路器；断路器的容量应满足SVG和APF的安装容量的要求。

（6）与SVG和APF连接的B点三相电流互感器对于新建机房应在预留SVG和APF补偿柜空柜内预留好，对于老机房配电系统节能改造，应在母线补偿B点处增设电流互感器；电流互感器的变比应与SVG和APF的安装容量匹配。
