对于串联电抗器的选用主要有三方面的内容：串联电抗器的电抗率K值的选取和电抗器结构（空芯、铁芯）以及电抗器的安装位置（电源侧、中性点侧）

1、如何选择串联电抗率：

1）如在系统中谐波含量很少而仅考虑限制合闸涌流时，则选 K=（0.5~1）%即可满足标准要求。但这种电抗器对5次谐波电流放大严重，对3次谐波放大轻微。

2）如在系统中存在的谐波不可忽视时，应查明供电系统的背景谐波含量，然后再合理确定K值；为了达到抑制谐波的目的，电抗率的配置应使用电容器接入处综合谐波阻抗呈感性。

2、串联电抗器结构形式：串联电抗器的结构形式主要有空芯和铁芯两种结构

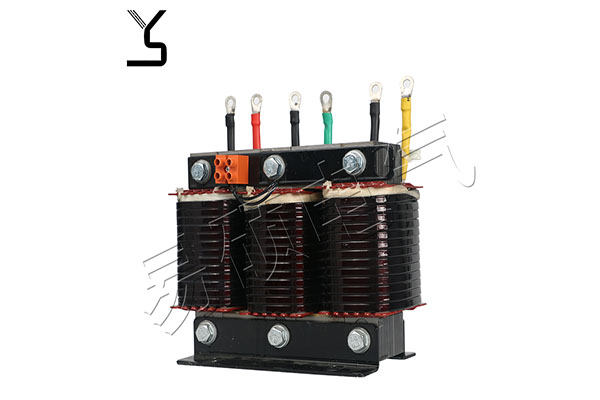

1）铁芯电抗器主要优点是：损耗小，电磁兼容性叫好，体积小。

缺点是：有噪音并在事故电流较大时铁芯饱和失去了限流能力。当干式铁芯且采用氧树脂铸线圈的电抗器，其动、热稳定性均很好，适合装在柜中。油浸式铁芯电抗器虽然体积大些，但噪音较小，散热较好，安装方便，适用于户外使用。

2）空芯电抗器的主要优点是：线性度好，具有很强的限制短路电流的能力而且噪音小。

缺点是：损耗大，体积大。这种电抗器户内，户外都适合，但不适合装在柜中，在户外安装容易解决防止电磁感应问题；最好采用分相布置"品"字形或"一"字形，这样相间拉开了距离，有利于防止相间短路和缩小事故范围；所以这种布置方式为首选，当场地受到限制不能分相布置时，可采用互相叠装式产品；三相叠装式产品的B相线圈绕线制方向为反方向使支柱绝缘承受压力，因此在安装时一定按生产厂家的规定。

当系统中电网背景谐波为5次及以上时，这时应配置电抗率为（4.5~6）%；电网的一般情况是：5次谐波最大，7次次之，3次较小；因此在工程中，选用K=4.5%~6%的电抗器较多，国际上也通常采用。
