现今很多生产场合由于过多的使用谐波源负载(如变频器、中频炉、整流负载等)会在用电系统中产生大量的谐波电流，给企业用电质量带来严重的污染，现今随着谐波治理概念的普及，也让很多企业意识到谐波治理的重要性，在前期新建项目图纸规划时便规划了谐波治理装置——有源滤波器！只是对并不熟悉该产品的用户而言，如何选购它便成了一道难题。别急！小编今天便为大家整理3招有源滤波器的选型小技巧以供大家参考！

一、接线方式的选择

（1）有源滤波器根据电网和负载性质，分别有三相三线系列和三相四线系列有源电力滤波装置，三相三线系列主要针对整流器、变频器、大型 UPS、中频炉、电弧炉等工业型大容量非线性负荷，拥有有效的滤波能力，能同时滤除 2～51 次谐波，小于 20ms的响应时间，具备一拖四扩展功能。适用于各种工况领域，是工业型大容量非线性负载谐波治理的理想解决方案。

（2）三相四线系列 APF 适用于商业建筑电气系统，由于商业建筑电气系统大量使用荧光灯、电脑、UPS、电梯、变频空调等设备，不仅污染电网，而且其产生的三次谐波叠加到中性线上，使中性线发热，严重威胁电力系统安全。该系列 APF 能彻底消除因三次谐波产生的中性线谐波电流，并消除 2～51 次全部或选定次谐波。该系列 APF 体积小，具备完全的通讯功能，是保障电力系统安全的重要电气设备。

二、容量的选择

有源滤波器装置的容量是根据谐波电流量来计算的，一般来说，有源滤波器的容量越大，其造价也会越高。同一品牌的有源滤波器150A的要比100A贵的多。通过对电网供电的实测，得出谐波电流，例如测得满负载运行情况下谐波电流总畸变率为30.4%，峰值视在电流为249A，则系统总谐波为249*30.4%=75.69A，有源滤波器的容量既可以确定为75A。

三、产品安装类型的选择

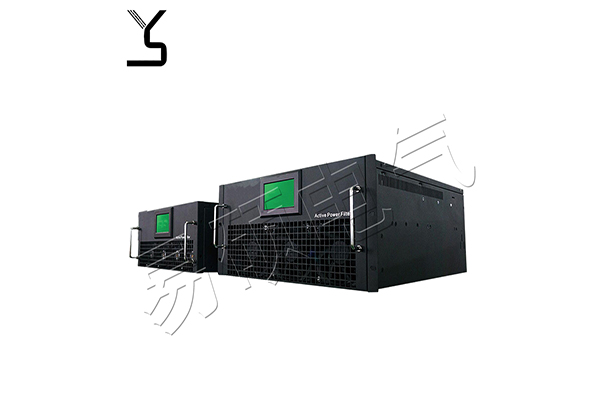

浙江易硕电气有源滤波器有3三种类型：模块式、壁挂式以及整柜式，它们都由APF功率单元构成，唯一区别是：外形结构尺寸不同，项目方可根据系统配电间预留尺寸选择相应外形结构及尺寸的有源滤波器。

浙江易硕电气有限公司是专业从事低压电力电容器，智能电容器，电抗器，无功补偿控制器，无功补偿装置系列的研发、设计、生产、销售和服务为一体的高科技公司。

公司坚持“以科技为动力，以质量求发展”为宗旨，致力打造智能电网专业服务领导品牌。

公司拥有一只高水准的研发管理团队，集研发、生产、销售、服务于一体，专注于智能无功补偿、谐波治理、节能与电能质量治理等电力自动化高科技产业，主要产品有低压智能电容器、谐波抑制性智能电容器、电力电容器、用电信息采集终端、配变多功能智能配电箱和智能配网等系列。

多年来，我们坚持以“使产品智能化，使服务贴心化”为使命。易硕电气本着对社会，对用户高度的责任感，坚持走专业化道路，继续创新超越，努力为我国智能电网电力自动化做出更大的贡献。

浙江易硕电气有限公司（专注于电力电容器，智能电容器等无功补偿装置研发与生产）

销售热线：4006177730

客服QQ：1919347777

（ 以上内容仅供参考，浙江易硕电气有限公司有最终解释权）
