电抗器电抗率的选择原理

发布时间:2021-07-21 01:52:53 浏览量:519 返回上一页

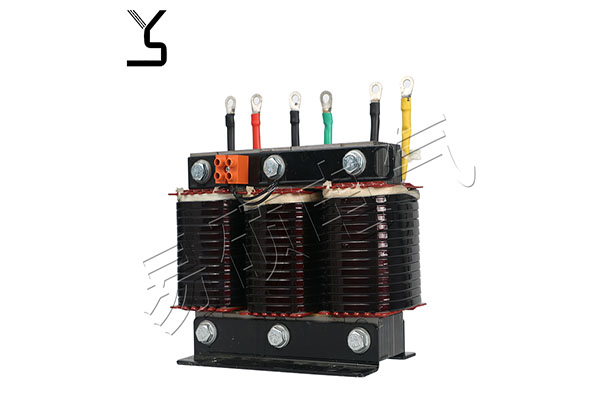

随着工业自动化程度的提高,电网谐波污染也越来越严重。不少企业开始串联滤波电抗器抑制高次谐波,保障电力电容器稳定运行。但是电抗器的规格比较多,例如7%电抗率的电抗器、14%电抗率的电抗器,企业应该如何选择呢?

1、谐波次数和电抗率


在电力电容器前串联电抗器,可以起到抑制高次谐波、限制合闸涌流的作用,以防止谐波对电容器的运行产生影响。通常情况下,7%电抗率的电抗器可以限制5次、7次谐波、14%电抗率的电抗率可以限制3次谐波。

2、电抗率选用不当?

电力电容器串联滤波电抗器,不能无视谐波次数任意选择。如果电抗率选择不当,电力电容器会对谐波起到放大作用;同时会引发谐振,使电容器损坏无法工作;甚至会影响附近电气设备的安全。因此企业需要选择对应的电抗率,对电网谐波进行抑制。

3、串联电抗器后的电压问题

串联滤波电抗器,会导致电容器端子间电压升高,这时电容器的额定电压需要重新选择。作为电力电容器厂家,库克库伯建议串联7%电抗率的电抗器时,选择额定电压480V的电容器;串联14%电抗率的电抗器时,选择额定电压525V的电容器。

当企业电网存在大量非线性负载设备时,一定要安装滤波电抗器进行谐波治理。如果电网以3次谐波为主的话,选14%电抗率;如果以5次、7次谐波为主的话,选7%电抗率。
