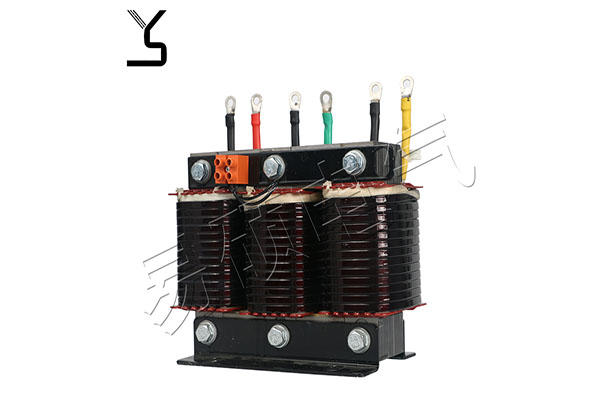

串联电抗器的运用愈来愈普遍，但因为整流电源用以各种各样电气设备自然环境，如果不采用适度的保障措施，会危害整流电源和负荷运作的可靠性和稳定性。实践经验证明，串联电抗器适度挑选电抗器和整流电源，能够合理避免实际操作沟通交流路线造成的过压和浪涌保护器对其的冲击性，减少电流量脉动饮料指数，确保电流量持续性。串联电抗器能够避免整流电源造成电场，降低整流电源造成的谐波对电力网的环境污染，提升 整流电源的功率因素。因而，必须讨论如何正确挑选串联电抗器做为整流电源。

串联式电抗器在配电房系统软件中造成谐波的负载容积与容积之比超过15%，无功功率补偿控制回路必须一定电抗率的电抗器，大部分谐波源负载，一般为6脉整流器，关键为5,7,11,13次谐波，挑选电抗率是4.5%-7%的电抗器，假如挑选电抗率是6%的电抗器，谐波頻率为204Hz，抑止5次谐波效果非常的好，但对3次谐波变大也较为显著，假如挑选电抗率是4.5%的电抗器，谐波頻率为235Hz，抑止5次谐波效果非常的好，但对3次谐波有轻度变大，即抑止5次谐波又兼具降低3次谐波变大，因此这类挑选也较为适合。如果是配电房系统软件，假如以三次谐波为主导，挑选电抗率是12%-14%的电抗器，谐波頻率为1414~134Hz。

串联电抗器在配电房系统软件中的电抗率怎样？造成谐波的负荷容积SH与变压器ST之比低于15%，系统软件谐波不大，只需限定接入电流量，就可以挑选p=0.5%~1%来符合要求。

1.挑选用户评价好的电抗器。

选购串联电抗器时，不可以只是借助阅读文章商品操作手册，或是单方借助商品经销商的解读来掌握商品。这二种作法也没有象征性，因此顾客在挑选串联电抗器时要综合性考虑到哪一种用户评价好，依据大伙儿的意见反馈挑选能够确保其多功能性。

2.挑选达标的电抗器。

查询第三方检测组织出示的串联电抗器测试报告文档是一个非常好的挑选标准。因而，大家应当查验根据中国标准的第三方检测汇报。第三份汇报不但能够证实电抗器商品早已根据国际认证，也是大家外行鉴别产品品质和安全系数的一种方法。

挑选具备3C资格证书的电抗器。

基本、安全性的串联电抗器商品都是会有一整套严苛、规范的生产工艺流程管理方法，那样的电抗器商品才可以做到产品标准。因而，我们要挑选合乎产品标准的串联电抗器来保质保量，较为立即的方式就可以根据查验它是不是有3C资格证书。获得3C资格证书不但规定电抗器做到达标规范，也要看货品生产制造阶段的总体健全水平，及其认证阶段的健全水平。若该串联电抗器生产商拥有3C资格证书，则说明其所生产制造产商品的品质达标。

因而大伙儿在挑选更性价比高的串联电抗器时，何不运用所述三种挑选标准开展挑选。掌握串联电抗器的用户评价及其是不是根据第三方检测达标，并查看3C资格证书。历经这种标准以后再对串联电抗器的价钱开展较为，才可以购到顺心如意的电抗器商品。

串联无功功率补偿是供电系统提升 功率因数和悬崖峭壁弹跳的合理对策。殊不知，供电系统中很多离散系统负荷的运作，尤其是做为换流元器件的电力工程半导体行业。因为它根据电源开关工作中，会造成 电力网电流量和工作电压波型的形变，造成很多高次谐波。电容器对高次谐波反映比较敏感，会变大谐波刘，比较严重的时候会造成串联谐振，造成 电容器自身毁坏或没法工作中，严重危害周边别的电器设备的安全性。

赔偿电容器安裝在高次谐波情况下，一般选用在电容器回道上串联电抗器的对策，既不危害电容器的无功功率补偿，又能抑止高次谐波。可是，串联电抗器务必充分考虑电容器连接处电力网的谐波情况，绝不允许随便组成。只有有效挑选串联电抗器的电抗率，使其与电容器有效配对，才可以合理地抑止谐波，限定重合闸浪涌电压。

1.抑止高次谐波。

当无功功率补偿电容器联接到电力网并存有高次谐波时，电容器对n次谐波的容抗减少到xc/n，对系统n次谐波的感抗提升 到nxL。当电力网有n次谐波电流量时，假如达到nxL=xc/n的标准，便会造成n次谐波的串联谐振。n次谐波电流量和基波电流量反复后，穿过电容器的电流量大幅度提升，这时造成的过电流必定严重危害电容器自身的安全性或没法工作中。另外，谐波电流量在系统软件特性阻抗上造成的谐波工作电压和源工作电压反复后造成过压，这也会威协电容器的安全性运作。

在由串联电容器无功功率补偿构成的电源电路中，假如电容器环路与系统软件串联谐振，串联谐振点的串联谐振频次为:

n0=√xc/(xL+xs)

公式计算xs-系统软件等价基波短路故障电抗；

电抗器基波电抗；

电容器基波电抗；

(xL=Axc,A为电抗)

从上边的公式计算能够看得出，串入式电抗器的电感器量越大，谐波频次n0越低，因而能够根据串入式电抗器的电感器量来操纵串联谐振点，进而防止谐波源中的每一次谐波。由此可见，在赔偿电容器控制回路中串连一定电抗率的电抗器能够合理防止串联谐振点。

当电容器连接处的电力网存有高次谐波时，当高次谐波频次超过串联谐振点的高次谐波频次时，电容器电源电路的特性阻抗呈感抗，这时谐波电流量所有注入电容器电源电路，因而电容器不可以变大谐波电流量。可是，当谐波频次低于串联谐振点的高次谐波频次时，电容器电源电路的特性阻抗特点是容积性的，这时串连的电抗器不容易抑止高次谐波，反倒会变大谐波电流量。因而，串连电容器电源电路的电抗器不可以随意组成，务必考虑到相接处电力网的高次谐波情况。仅有依据高次谐波情况挑选适合的电抗率电抗器，才可以抑止高次谐波。

二是限定重合闸浪涌电压。

无功功率补偿电容器在资金投入接入时通常会造成破坏性接入浪涌电压。这是由于第一次接入的电容器处在未电池充电情况，注入电容器的电流量只受电源电路特性阻抗的限定。因为电源电路贴近短路故障，电源电路特性阻抗不大，接入时通常会造成非常大的冲击性浪涌电压。GB50227-95《并联电容器设备设计规范》中得出的接入浪涌电压测算以下:

Is=√2Ie(a+√xc/xs)=√2Ie(a+√sd/QC)

公式计算：Ie-电容器组的额定电压；

xc-电容器组的相溶性和抵抗性；

电容器组和电力网中间的电抗值；

sd-接入点系统软件的短路容量；

Qc-电容器容积。

接入浪涌电压倍率K=1+√sd/QC，K值随接入点短路容量的提升和电容器组容积的降低而提升，一般为3~10倍。

在电容器组电源电路上安裝串联电抗器后，重合闸浪涌电压倍率为：K=1+√xc/(xL+xc)，K值伴随着母线槽短路容量的提升，或是电抗器占电容器容抗的百分数的提升而大幅度减少。因而，当电容器控制回路串连到适度电抗率的电抗器时，便会具有限定重合闸浪涌电压的功效。

三是电抗器电抗率的挑选。

电抗率是电抗器的关键主要参数，电抗率的尺寸立即危害其作用和系统软件的安全性。为了更好地挑选适合的电抗率，必须掌握电容器连接处电力网谐波的情况。仅有在精确测量每一次谐波后，电容器才可以与串联电抗器配对。

(1)赔偿电容器连接处的情况谐波为3次，且成分超出或贴近规范时，应挑选12%的串联电抗器。

(2)赔偿电容器连接处的情况谐波关键为3次和5次，且二者成分很大，宜采用12%和4.5%~6%二种电抗混和方法的串联电抗器，以确保3次谐波变大的抑止为前提条件。这一计划方案的优势比全部的都需要好。
