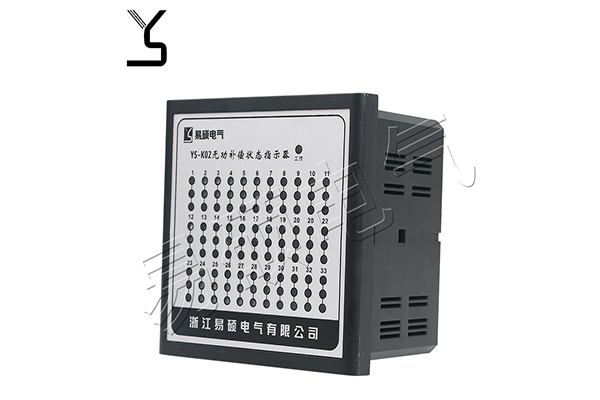

很多用户对我们智能电容配套的指示器不是很了解，今天小易给大家介绍一下我们的YS-K02无功补偿状态指示器产品的特征与参数，供大家选型参考。

YS-K02无功补偿状态指示器主要用于智能电容器组成的无功补偿柜中,无功补偿柜安装几十台智能电容器,在内部查看智能电容器的投切状态不方便,因此设计一款智能电容器状态显示仪,可以直观地反映每一台智能电容器的投切状态,为无功补偿柜的检修提供了便利,能迅速查找问题电容器的位置,是无功补偿柜不可缺少的主要器件。

产品特点

1、R485接口,可接入48台智能电容器

2、面板显示96个指示灯,直观反映智能电容器投切状态

3、显示组网台数和共补、分补等状态

技术参数

外形与安装尺寸

外形尺寸：120（宽）×120（高）×130（深）mm３；

安装开孔尺寸：113（宽）×113高）mm２；

工作环境

海拔高度：≤2000m，湿度≤93%（20℃时）；

环境温度：-10～55℃；

大气压力：79.5～106.0kpa。Hfs369119119；

工作电源

工作电压：交流50Hz，380V±30%；

功率消耗：小于3VA。

接线说明

状态指示器安装时,对照后面板电气原理图时行藝线,具体接线方式:

Ua, Uc为指示器工作电源

A, B为备用485通信接口
